Questão
ID 2032402Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2017 Banca: IFPE - Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

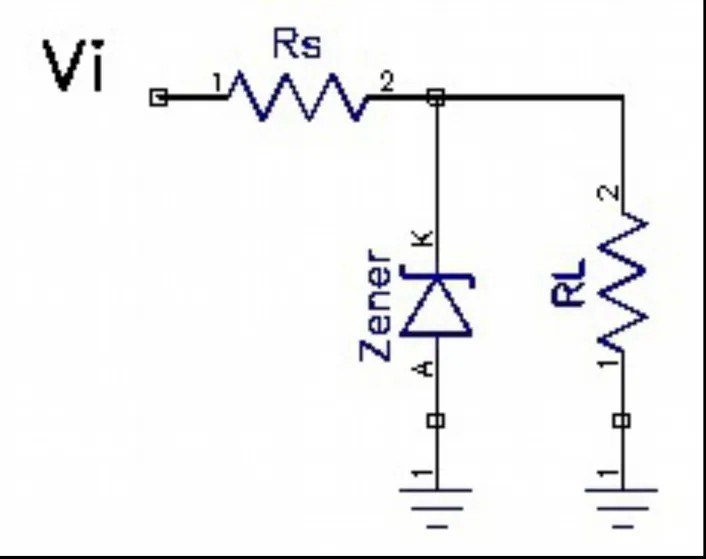

Dado o circuito abaixo, em que Pz=1W, Vz =4,7V, 50Ω< RL < 120Ω, 11,7V < Vi < 12,5V e Izmin igual a 10% de IzMAX; o valor de Rs dentro da série E12 que garante que o diodo está operando em sua região Zener e com baixa dissipação de potência é
Tabela de Valores Base da Série E12 | ||||||||||||||||||||||
Série E12 | 1 | 1,2 | 1,5 | 1,8 | 2,2 | 2,7 | 3,3 | 3,9 | 4,7 | 5,6 | 6,8 | 8,2 | ||||||||||
