Questão
ID 2032397Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2017 Banca: IFPE - Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

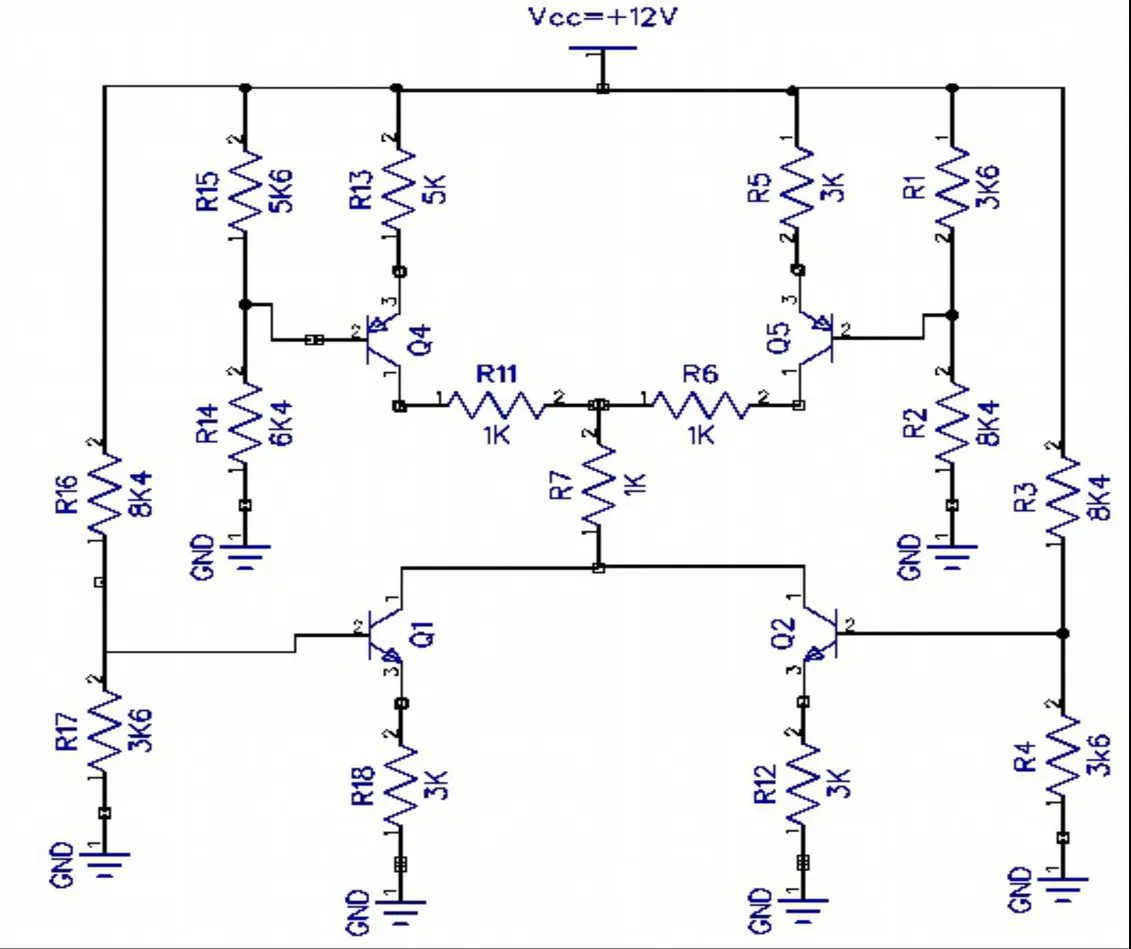

Dado o diagrama abaixo, considerando Vbe=0,6V para todos os transistores, a intensidade de corrente circulante pelo resistor R7 é
