Questão
ID 2032366Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2017 Banca: IFPE - Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

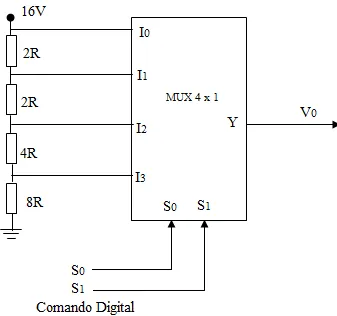

O circuito da Figura 04 é um multiplexador que recebe entradas de sinais analógicos. Se o comando digital, nas entradas de seleção, for igual a S0 = 0 e S1 =1, o valor da tensão Vo na saída Y será:
