Questão 20310 de Engenharia Mecatrônica - IBADE 2019

Questão

ID 20310

Disciplina: Engenharia Mecatrônica

Assunto: CNC - Comando Numérico Computadorizado

Ano: 2019 Banca: IBADE - Instituto Brasileiro de Apoio e Desenvolvimento Executivo Órgão: Serviço Autônomo de Água e Esgoto de Vilhena

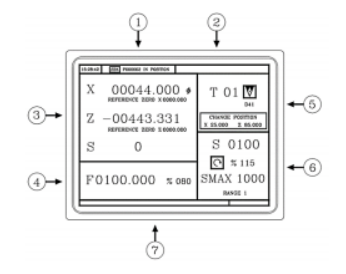

Na tela abaixo, temos numerações que indicam a descrição da tela padrão. A alternativa que representa a descrição relacionada ao número é:

Alternativa A:
1- mensagens do CNC; 6- avanço dos eixos e percentagem aplicada; 2- mensagens de ajuda.
Alternativa B:
3- posição da ferramenta com respeito ao zero peça e do zero máquina, rotações reais do eixo-árvore; 2- mensagens do CNC; 5- informação da ferramenta, ferramenta ativa e posição do ponto de troca.
Alternativa C:
4- avanço dos eixos e percentagem aplicada; 6- informação do eixo-árvore, velocidade de trabalho selecionada, percentagem aplicada, estado do eixoárvore (rodando para à direita, esquerda ou parado) e gama ativa; 2- mensagens de ajuda.
Alternativa D:
1- hora, tipo de execução (bloco a bloco/continua), número de programa, estado da execução (em posição, execução, interrompido ou reset) e mensagens do PLC; 3- posição da ferramenta com respeito ao zero peça e do zero máquina, rotações reais do eixo-árvore; 5- avanço dos eixos e percentagem aplicada.
Alternativa E:
3- posição da ferramenta com respeito ao zero peça e do zero máquina, rotações reais do eixo-árvore; 7- mensagens do CNC; 5- informação da ferramenta, ferramenta ativa e posição do ponto de troca.
