Questão 2030710

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 2030710

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Análise em Regime Permanente

Ano: 2023 Banca: FCC - Fundação Carlos Chagas Órgão: Companhia Pernambucana de Gás

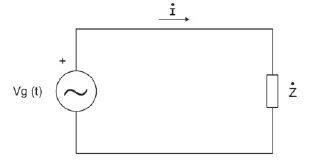

A figura abaixo representa uma determinada máquina de impedância {.}{Z} = 20 |60º \(\Omega\) , alimentada pela tomada da rede elétrica local (aqui chamada gerador) em tensão alternada e com a expressão v_g(t) = \(\sqrt{2}\) · 220 · cos(377 · t) V.

É correto afirmar:

Alternativa A:
o módulo da corrente complexa eficaz {.}{I} terá valor I = \(\frac{\sqrt{2}\cdot\ 220}{20}\) A.
Alternativa B:
o valor da tensão de pico que a máquina recebe é de 220 V.
Alternativa C:
o fator de potência do conjunto (gerador + máquina) terá valor FP = 1, pois o ângulo de defasagem da tensão do gerador é zero.
Alternativa D:
o fator de potência do conjunto (gerador + máquina) terá valor FP = 0,5, pois está relacionado à máquina.
Alternativa E:
para o circuito em questão, o fator de potência da máquina será diferente do fator de potência do gerador.
