Questão
ID 2030700Disciplina: Engenharia Mecatrônica
Assunto: Diagramas Ladder
Ano: 2023 Banca: FCC - Fundação Carlos Chagas Órgão: Companhia Pernambucana de Gás

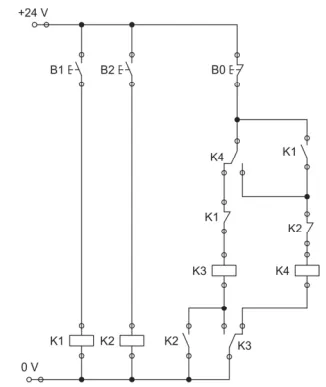

Analise o circuito a seguir, que representa um sistema de partida com reversão.
Considere:
B0 = botão de impulso contato fechado
B1 e B2 = botão de impulso contato aberto
K1 e K2 = contatores auxiliares
K3 e K4 = contatores de potência
Corresponde ao funcionamento correto do circuito de comando representado:
