Questão
ID 2030694Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2023 Banca: FCC - Fundação Carlos Chagas Órgão: Companhia Pernambucana de Gás

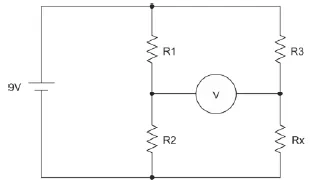

O circuito apresentado abaixo, composto por uma Ponte de Wheatstone, foi utilizado para calibrar o sensor de temperatura resistivo (RTD) simbolizado por Rx, sendo que R2 tem o dobro do valor de R1.
Analisando esse circuito e desprezando as perdas nos condutores, para o voltímetro V acusar equilíbrio de calibração (tensão zero), a relação \(\frac{R3}{Rx}\) deve ser igual a
