Questão
ID 20290Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2019 Banca: IBADE - Instituto Brasileiro de Apoio e Desenvolvimento Executivo Órgão: Serviço Autônomo de Água e Esgoto de Vilhena

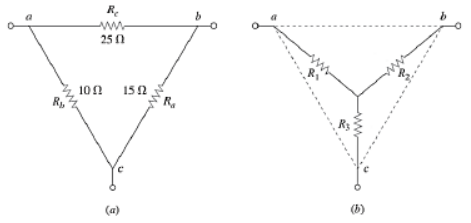

A figura a seguir apresenta duas redes equivalentes ligadas em delta (figura a) e estrela (figura b).
Ao converter a rede de delta (figura a) para estrela (figura b), qual o valor da resistência R1?
