Questão
ID 2021280Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Transformadores Trifásicos, Autotransformadores e Transformadores de Múltiplos Enrolamentos
Ano: 2024 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Prefeitura Municipal de Brusque

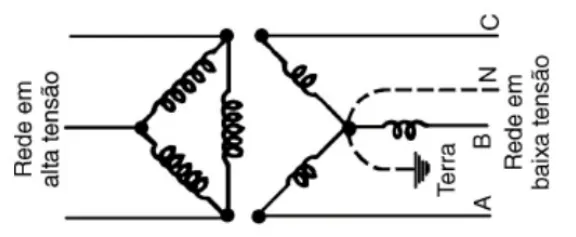

A figura abaixo mostra um transformador predial.
Fonte: Instalações elétricas / Julio Niskier, Archibald J. M.; - 7. ed. - Rio de Janeiro: LTC, 2021.
Analise as afirmativas abaixo em relação ao transformador citado.
1. O lado de alta tensão está conectado em delta (triângulo) e o lado de baixa tensão está conectado em estrela.
2. O condutor neutro é ligado ao aterramento.
3. Como o lado de alta tensão não possui o condutor de neutro, não haverá o condutor de neutro no lado de baixa tensão.
Assinale a alternativa que indica todas as afirmativas corretas.
