Questão 2011009

Engenharia Mecatrônica · 2016

Questão

ID 2011009

Disciplina: Engenharia Mecatrônica

Assunto: Circuitos Sequenciais: Flip-flops

Ano: 2016 Banca: FUNDEP Gestão de Concursos Órgão: Instituto Federal do Norte de Minas Gerais

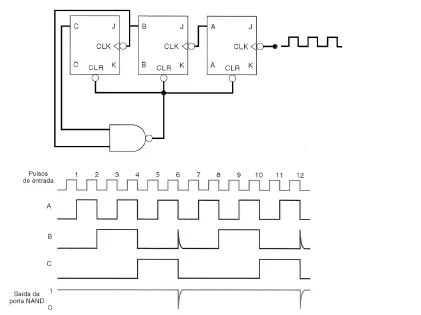

Analise o circuito a seguir, considerando que todas as entradas J e K estão em nível 1.

Com relação ao funcionamento desse circuito, é correto afirmar:

Alternativa A: A cada pulso de CLOCK, os flip-flop JK alternam, simultaneamente, sua saída na borda de subida do pulso de CLOCK.
Alternativa B: A saída B apresenta um glitch provocado pela ocorrência do estado “110”, produzindo um flash no LED ou display nela conectada.
Alternativa C: O contador vai ao estado temporário “000” permanecendo nessa condição durante dois ciclos completos do CLOCK.
Alternativa D: Um contador de módulo 6 é obtido pelo acionamento do CLEAR de um contador de módulo 8, quando a contagem atinge o número seis.
