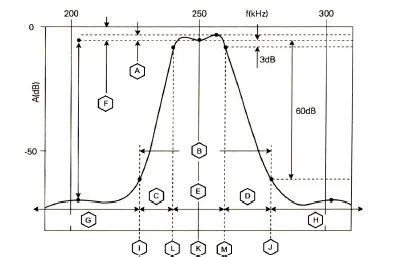

Analise a seguir a curva de resposta em frequência de um filtro na qual foram relacionadas com as letras de A a M algumas de suas características.

Com relação a esse filtro, é correto afirmar:

Alternativa A: A faixa de frequência selecionada por esse filtro está marcada pela letra B, correspondendo a uma atenuação de 50 dB.
Alternativa B: A frequência de ressonância desse filtro está marcada pela letra K, correspondendo a
250 kHz.
Alternativa C: A perda por inserção, marcada pela letra A, corresponde à distorção introduzida pelo filtro no espectro de um sinal que esteja dentro de sua faixa passante.
Alternativa D: As frequências de meia potência ou frequências de corte estão marcadas com as letras I e J, correspondendo a uma atenuação de 60 dB.
