Questão 2010993

Engenharia Mecatrônica · 2016

Questão

ID 2010993

Disciplina: Engenharia Mecatrônica

Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização

Ano: 2016 Banca: FUNDEP Gestão de Concursos Órgão: Instituto Federal do Norte de Minas Gerais

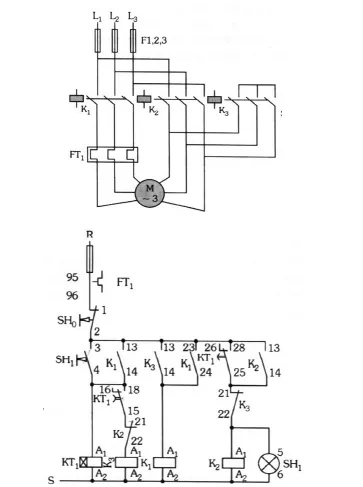

Analise os diagramas de força e de comando a seguir.

Com relação a esses diagramas, é correto afirmar:

Alternativa A: A proteção desse motor contra curto-circuito se faz por meio de FT₁ e KT₁, relé temporizador e relé de sobrecarga, respectivamente.
Alternativa B: A sinalização realizada por meio da lâmpada SH₁ ocorre no momento de partida do motor, isto é, assim que a botoeira SH₁ for acionada.
Alternativa C: Trata-se de uma chave de partida compensadora, com reversão e controle da velocidade final do motor.
Alternativa D: Trata-se de uma chave de partida estrela-triângulo, em que o relé KT1 controla a passagem da ligação estrela para a ligação triângulo.
