Questão 2002253

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 2002253

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Medição de Potência e Energia Elétrica (Ativa e Reativa)

Ano: 2022 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal da Bahia

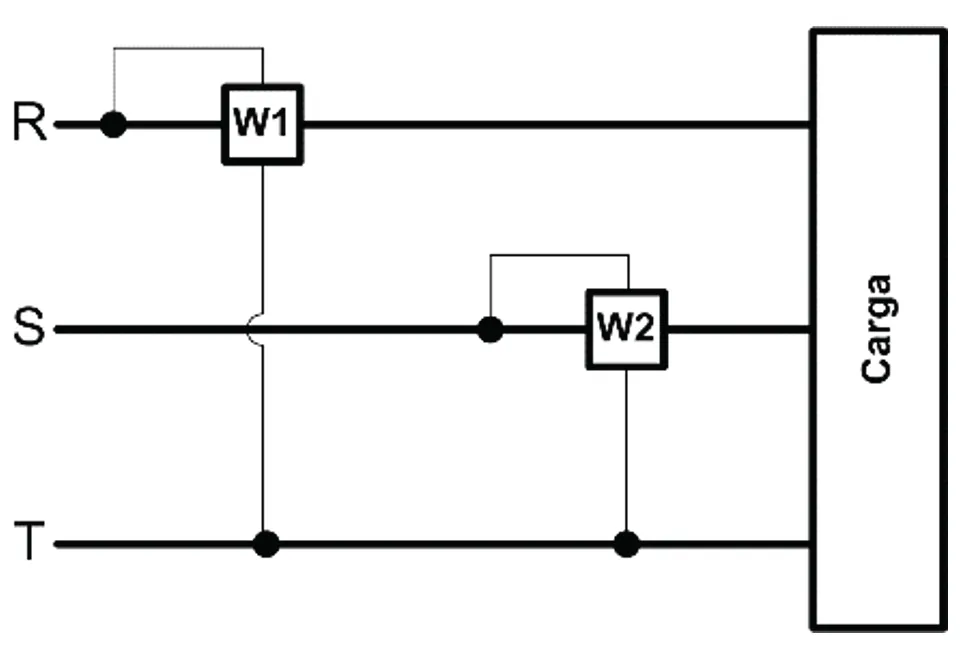

O método dos dois wattímetros é, de modo geral, o mais utilizado para medições de potência trifásica. Para tal, os dois wattímetros devem estar ligados apropriadamente a duas fases quaisquer do sistema trifásico, conforme a figura apresentada a seguir, em que W1 e W2 representam os dois wattímetros.

Em relação a este método de medição de potência é correto afirmar, EXCETO:

Alternativa A:
A potência real total é igual à soma algébrica das leituras dos dois wattímetros.
Alternativa B:
A diferença entre as leituras dos wattímetros é proporcional à potência reativa total.
Alternativa C:
Cada wattímetro fornece a potência absorvida pelas fases em que está conectado.
Alternativa D:
O método dos dois wattímetros proporciona meios para conhecer o fator de potência da carga.
Alternativa E:
A potência aparente total pode ser obtida por \(S_T=\sqrt{P_T^2\ +Q_T^2}\) , em que \(P_T\) e \(Q_T\) são as potências ativa e reativa totais, respectivamente.
