Questão
ID 2002239Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Fluxo de Potência e Estabilidade e Regulação dos Sistemas Elétricos
Ano: 2022 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal da Bahia

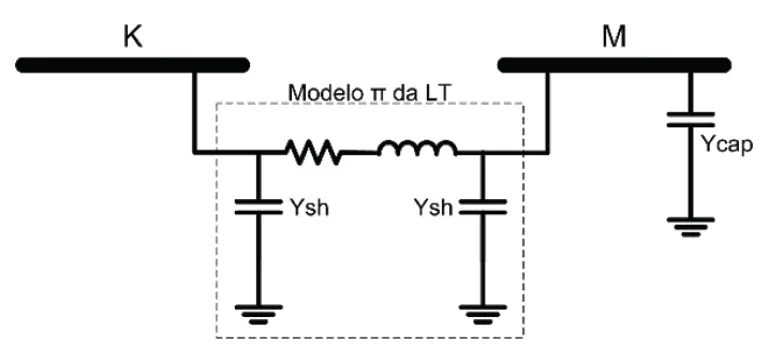

Um sistema elétrico de potência é representado na figura a seguir.
\(Y_{barra}=\begin{bmatrix} 1 & -1+j\\ -1 & 1+2j\\ \end{bmatrix}\)
O sistema é constituído por dois barramentos conectados por uma linha de transmissão (LT) e um banco de capacitor conectado ao barramento M.
Considerando-se que Ybarra seja matriz admitância nodal deste sistema, quais os possíveis valores de Ycap e Ysh, respectivamente?
