Utilizando o transistor bjt como chave e em função do nível lógico (alto ou baixo) de Va e Vb determine a saída Vo. Va Vb Vo Baixo Baixo Baixo Alto Alto Baixo Alto Alto A sequência correta que apresenta a saída Vo do quadro anterior é

Questão 2002200

Engenharia Elétrica e Engenharia Eletrônica · 2022

ID 2002200

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Portas Lógicas e Dispositivos Optrônicos

Ano: 2022 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal da Bahia

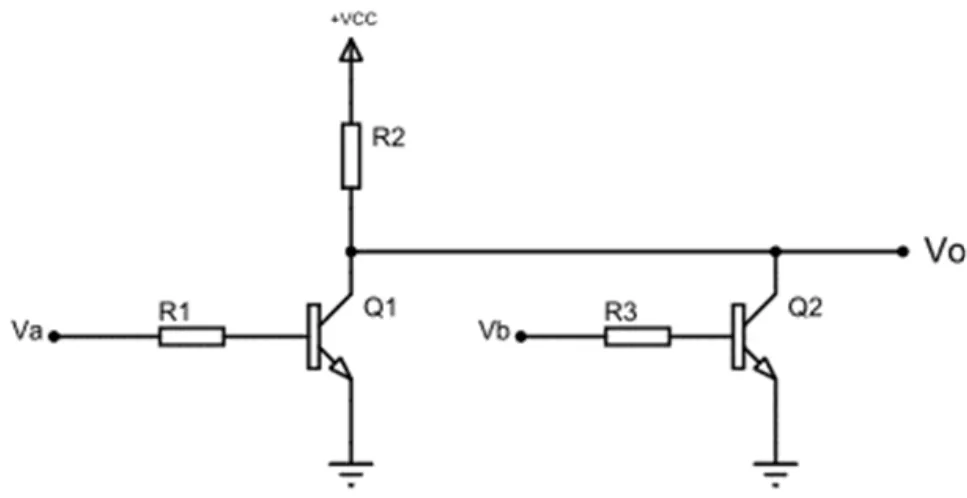

Utilizando o transistor bjt como chave e em função do nível lógico (alto ou baixo) de Va e Vb determine a saída Vo.

A sequência correta que apresenta a saída Vo do quadro anterior é
