Questão 2001872

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 2001872

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Circuitos Resistivos, RL e RC, e RLC

Ano: 2022 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal da Bahia

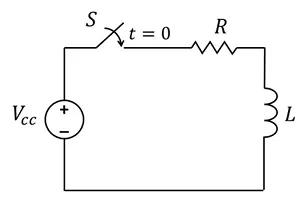

Um técnico, ao realizar a manutenção em um circuito RL de primeira ordem (ilustrado a seguir), constatou curtos-circuitos em algumas espiras do indutor, ocasionando a diminuição de sua indutância à metade de seu valor original.

Sabendo-se que, ao energizar o circuito defeituoso com uma fonte de tensão contínua (chave S é fechada em t=0 s), é correto afirmar que

Alternativa A:
a corrente em regime estacionário de ambos circuitos (defeituoso e original) não sofrerá alteração.
Alternativa B:
o circuito defeituoso apresentará constante de tempo duas vezes superior ao circuito originalmente projetado.
Alternativa C:
a corrente em regime estacionário no circuito defeituoso será a metade de seu valor original na ausência do defeito no indutor.
Alternativa D:
caso o técnico substitua o resistor R por outro de resistência igual à metade de R, as correntes no circuito original e defeituoso serão idênticas no tempo.
Alternativa E:
a corrente transitória em ambos circuitos (defeituoso e original) não sofrerá modificação, haja vista que o indutor se comportará como um curto-circuito.
