Questão
ID 2001860Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2022 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal da Bahia

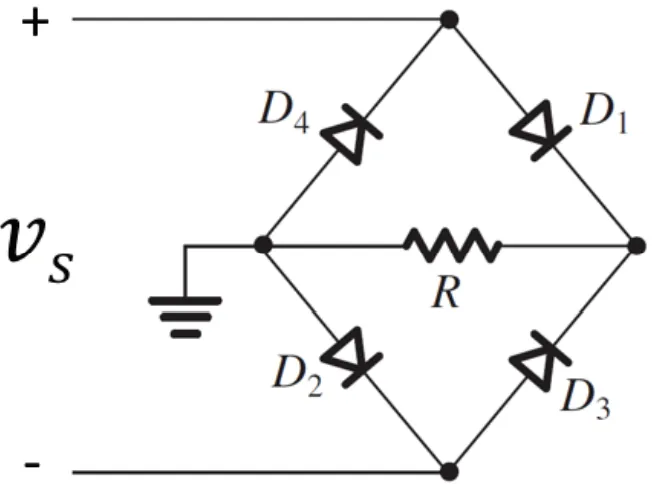

A figura a seguir apresenta um circuito retificador de onda completa em que os diodos podem ser modelados com queda de tensão constante (vd) quando polarizado diretamente. O circuito é alimentado por uma fonte de tensão senoidal representado por vs em que o valor de pico é dado em que o valor de pico é dado vsp.
Julgue as afirmativas a seguir.
I - A tensão reversa de pico que cada diodo deve suportar é dado pela tensão vsp – vd.
II - A corrente média na carga é dado por (1 / π ) vsp – vd / 2.
III - Os diodos D1 e D2 conduzem no semi-ciclo positivo do sinal de entrada.
Está correto apenas o que se afirma em
