Questão 1994784

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 1994784

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)

Ano: 2022 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Centrais Elétricas de Santa Catarina S.A.

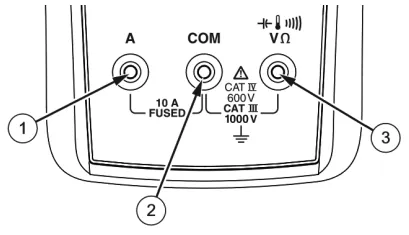

Figura 4

Responda às questões 53 e 54 de acordo com a figura abaixo que mostra os três terminais de um multímetro digital convencional.

Assinale a alternativa correta.

Alternativa A:
Para realizar a leitura da corrente deve-se colocar o terminal 1 no ponto desejado e o terminal 2 no terminal de terra.
Alternativa B:
Para realizar a leitura da corrente em dado ponto, deve-se abrir o circuito naquele ponto e colocar os terminais 1 e 2 em série com os terminais que foram abertos.
Alternativa C:
Para realizar a leitura de tensão em dado ponto, deve-se abrir o circuito naquele ponto e colocar os terminais 1 e 2 em série com os terminais que foram abertos.
Alternativa D:
Para realizar a leitura da corrente em dado ponto, deve-se abrir o circuito naquele ponto e colocar os terminais 2 e 3 em série com os terminais que foram abertos.
Alternativa E:
Para realizar a leitura de tensão em dado ponto, deve-se abrir o circuito naquele ponto e colocar os terminais 2 e 3 em série com os terminais que foram abertos.
