Questão 1994782 de Engenharia Elétrica e Engenharia Eletrônica - FEPESE 2022

Questão

ID 1994782

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)

Ano: 2022 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Centrais Elétricas de Santa Catarina S.A.

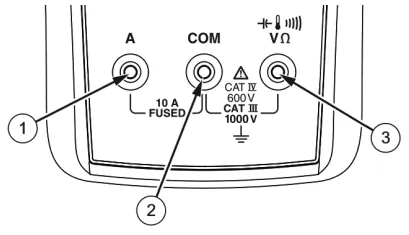

Figura 4

Responda às questões 53 e 54 de acordo com a figura abaixo que mostra os três terminais de um multímetro digital convencional.

Deseja-se medir todas as resistências entre os terminais de um potenciômetro de três terminais. O potenciômetro encontra-se soldado em uma placa com diversos outros elementos.

Quais os passos que devem ser seguidos para a correta medição?

Alternativa A:
Somente um terminal do potenciômetro deve ser retirado do circuito. Os terminais 1 e 2 do multímetro deverão ser utilizados para medição da resistência.
Alternativa B:
Pelo menos dois terminais do potenciômetro devem ser retirados do circuito. Os terminais 1 e 2 do multímetro deverão ser utilizados para medição da resistência.
Alternativa C:
Todos os terminais do potenciômetro devem ser retirados do circuito. Os terminais 1 e 2 do multímetro deverão ser utilizados para medição da resistência.
Alternativa D:
Somente um terminal do potenciômetro precisa ser retirado do circuito. Os terminais 2 e 3 do multímetro deverão ser utilizados para medição da resistência.
Alternativa E:
Pelo menos dois terminais do potenciômetro devem ser retirados do circuito. Os terminais 2 e 3 do multímetro deverão ser utilizados para medição da resistência.
