Questão 1994531 de Engenharia Elétrica e Engenharia Eletrônica - FEPESE 2018

Questão

ID 1994531

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Partida e Controle de Velocidade

Ano: 2018 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Centrais Elétricas de Santa Catarina S.A.

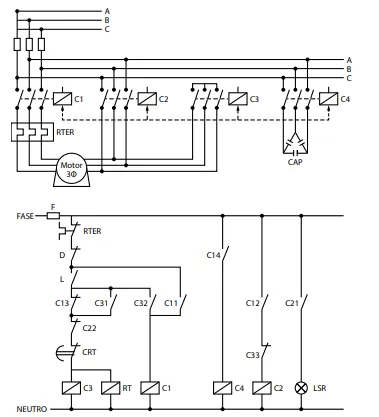

São apresentados abaixo os diagramas de força e comando para o acionamento de motor de indução trifásico através de uma chave estrela-triângulo.

Fonte: Adaptado de MAMEDE FILHO, J. Manual de Equipamentos Elétricos. 3 ed. Rio de Janeiro: LTC, 2005.

LEGENDA

C1, C2, C3, C4 – Contatores; C11, C21, … – Contatos auxiliares dos contatores C1, C2, …; RT – Relé de tempo; L – Botoeira liga; D – Botoeira desliga; CRT – Contato do relé de tempo; LSR – Lâmpada de sinalização; RTER – Relé térmico; F – Fusível; CAP - Capacitor.

Assinale a alternativa correta em relação a esses diagramas:

Alternativa A:
É assegurada a retirada do banco de capacitores, ao se desligar o motor pela botoeira D, o que desenergizará o contator C4, evitando a introdução desnecessária de reativo capacitivo na rede.
Alternativa B:
Ao se ligar a botoeira L, inicialmente são energizados os contatores C2 e C3 somente, sendo os demais contatores energizados após o intervalo de tempo configurado no RT.
Alternativa C:
O banco de capacitores somente é acoplado após a manobra de comutação da chave, da posição estrela para a posição triângulo.
Alternativa D:
CRT assegurará a desenergização do contator C3, após o intervalo de tempo configurado no RT, o que também levará à retirada do contator C1 na sequência do acionamento.
Alternativa E:
LSR estará acesa desde o início do procedimento de partida do motor.
