Questão
ID 1994518Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Equipamentos de Proteção (Relés, Disjuntores, Fusíveis)
Ano: 2018 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Centrais Elétricas de Santa Catarina S.A.

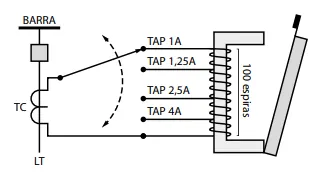

O circuito magnético de um relé eletromecânico do tipo alavanca é constituído de uma bobina com alguns taps, o que permite o ajuste de corrente do dispositivo, como mostrado abaixo.
Fonte: Adaptado de KINDERMAN, G. Proteção de Sistemas Elétricos de Potência. 3 ed. Florianópolis: 2012.
Se ao variar o tap o fluxo magnético no circuito produzir a mesma força de atração na alavanca do relé, a quantidade de espiras para os taps de 1,25/ 2,5/ 4 A deve ser:
