Questão 1994508

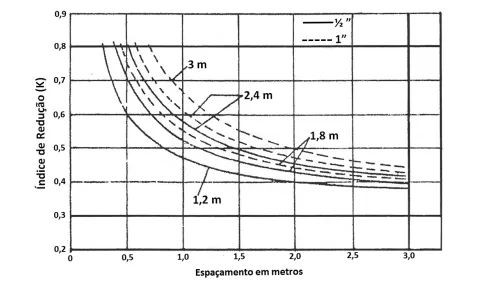

Um sistema de aterramento será baseado em três hastes cravadas em triângulo com lado de 2 metros, o qual adota o índice de redução dado pelas curvas do gráfico abaixo.

Fonte: Adaptado de KINDERMAN, G. CAMPAGNOLO, J. M.

Aterramento Elétrico. 6 ed. Florianópolis: 2011.

Sobre este sistema, é correto afirmar que:

1. A contribuição da resistência individual da haste poderá ser até 25% maior para o caso de se empregarem hastes de 1,2 m de comprimento e diâmetro de ½” no lugar de hastes de 3 m de comprimento e 1” de diâmetro, para uma dada resistência do sistema de aterramento requerida, segundo gráfico acima.

2. A resistência do sistema de aterramento será inferior à metade da resistência individual da haste, para espaçamentos maiores que 2 metros, independentemente da haste adotada, segundo gráfico acima.

3. Sendo a resistência individual da haste de 1,2 m de comprimento e diâmetro de ½” aproximadamente 2,4 vezes maior que a da haste de 3 m de comprimento e 1” de diâmetro, para um mesmo solo, a resistência do sistema de aterramento será 3 vezes maior, caso seja adotado o primeiro tipo de haste em detrimento do segundo tipo de haste.

4. Sendo a resistência individual da haste de 1,2 m de comprimento e diâmetro de ½” aproximadamente 2,4 vezes maior que a da haste de 3 m de comprimento e 1” de diâmetro, pode-se empregar este último tipo em um solo 92 % mais resistivo que um solo no qual foi adotada a haste de 1,2 m e ½”, para que ambas hastes resultem na mesma resistência do sistema de aterramento requerida, pois a resistência de uma haste é diretamente proporcional à resistividade do solo.

Assinale a alternativa que indica todas as afirmativas corretas.
