Questão 1994372

Engenharia Elétrica e Engenharia Eletrônica · 2018

ID 1994372

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Transformadores Trifásicos, Autotransformadores e Transformadores de Múltiplos Enrolamentos

Ano: 2018 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Centrais Elétricas de Santa Catarina S.A.

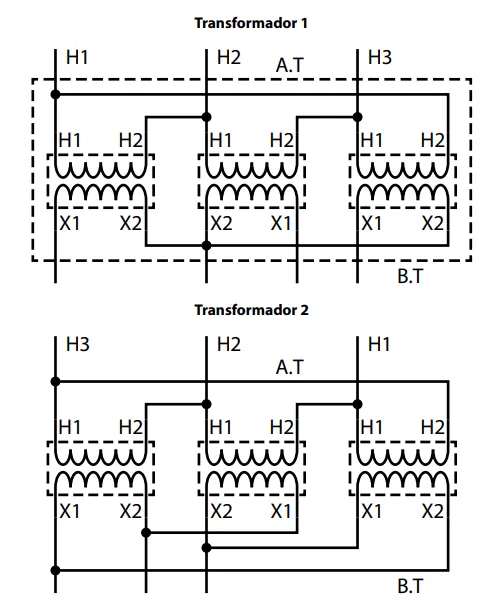

Considere os esquemas das ligações dos transformadores a seguir:

Analise as afirmativas abaixo:

O transformador 1 está com a alta tensão ligada em triângulo, o lado de baixa tensão ligado em estrela, porém a marcação dos terminais de alta tensão estão marcados de forma incorreta.
O transformador 2 está com a alta tensão ligada em triângulo, o lado de baixa tensão ligado em estrela, e a marcação dos terminais de alta tensão estão marcados de forma incorreta.
O transformador 1 está com a alta tensão ligada em triângulo, o lado de baixa tensão ligado em estrela, e a marcação dos terminais está correta.
O transformador 2 está com a alta tensão e baixa tensão ligados em triângulo, porém os terminais de alta tensão estão marcados de forma incorreta.

Assinale a alternativa que indica todas as afirmativas corretas.
