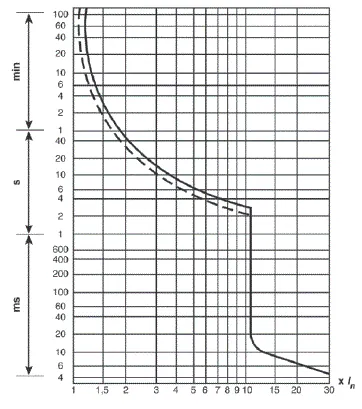

A figura abaixo mostra a curva de atuação de um disjuntor-motor. Considere que a corrente nominal (I_n) do disjuntor é de 10 A.

Assinale a alternativa que apresenta o tempo aproximado de atuação do disjuntor caso haja uma sobrecorrente de 30 A.
