Questão
ID 1994180Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2019 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Centrais Elétricas de Santa Catarina S.A.

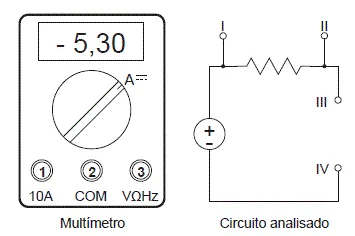

A figura abaixo mostra um multímetro que possui três terminais (1, 2 e 3) de conexão. Um eletricista fez a medida de corrente do circuito ao lado, que possui quatro pontos de medição (I, II, III e IV). O resultado é uma corrente negativa, conforme mostrado no display.
Sabendo que o eletricista usou duas ponteiras para ligar os terminais do multímetro ao circuito, qual foi a conexão entre os terminais do multímetro e os pontos de medida do circuito?
