Questão 1994089 de Engenharia Elétrica e Engenharia Eletrônica - FEPESE 2019

Questão

ID 1994089

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Tópicos de Transitórios Eletromagnéticos

Ano: 2019 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Centrais Elétricas de Santa Catarina S.A.

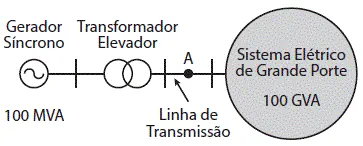

A figura abaixo apresenta, de forma esquemática, um gerador síncrono conectado a um sistema elétrico de grande porte por meio de um transformador elevador e de uma linha de transmissão, em configuração radial.

A potência nominal do gerador é 100 MVA. O eixo do gerador está acoplado a uma turbina hidráulica, que opera entre 10 e 80 MW. Considere o ponto A localizado no meio da linha de transmissão e despreze as perdas.

Em relação aos transitórios eletromecânicos que resultam da ocorrência de um curto-circuito no ponto A, assinale a alternativa correta:

Alternativa A:
O curto-circuito não provoca aceleração do rotor do gerador síncrono. No entanto, a velocidade do rotor aumenta durante o curto-circuito.
Alternativa B:
O curto-circuito provoca aceleração do rotor do gerador síncrono. Quanto maior a constante de inércia (H) do conjunto turbina-gerador, menor é a aceleração do rotor durante o curto-circuito.
Alternativa C:
O curto-circuito provoca aceleração ou desaceleração do rotor do gerador síncrono, a depender do seu despacho (potência ativa) prévio. O rotor do gerador síncrono acelera quando o despacho é superior a 50% de sua potência nominal; o rotor desacelera quando o despacho é inferior a 50% de sua potência nominal.
Alternativa D:
O curto-circuito provoca desaceleração do rotor do gerador síncrono. A desaceleração é maior durante um curto-circuito trifásico do que aquela observada durante o curto-circuito monofásico.
Alternativa E:
O curto-circuito provoca aceleração do rotor do gerador síncrono. A aceleração do rotor não é afetada pela constante de inércia (H) do conjunto turbina-gerador, mas é afetada pelo tipo de curto-circuito.
