Questão 1994066

Engenharia Mecatrônica · 2019

Questão

ID 1994066

Disciplina: Engenharia Mecatrônica

Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização

Ano: 2019 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Centrais Elétricas de Santa Catarina S.A.

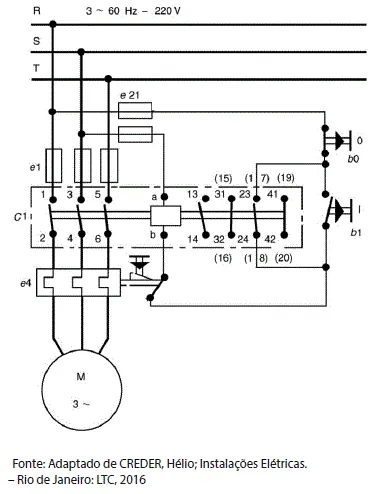

A figura abaixo mostra o diagrama de um motor M sendo ligado a partir de uma rede trifásica.

Assinale a alternativa correta.

Alternativa A:
A chave de partida utilizada é a estrela-triângulo.
Alternativa B:
O diagrama é utilizado para fazer a reversão da rotação do motor
Alternativa C:
Os contatos 13, 14, 23 e 24 representam os contatos auxiliares normalmente fechados da contatora C1.
Alternativa D:
Os contatos 23 e 24 estão realizando o intertravamento do botão b1.
Alternativa E:
O dispositivo contra sobrecarga e4 não abre os seus terminais principais durante uma condição de sobrecarga; somente abrirá o seu terminal auxiliar.
