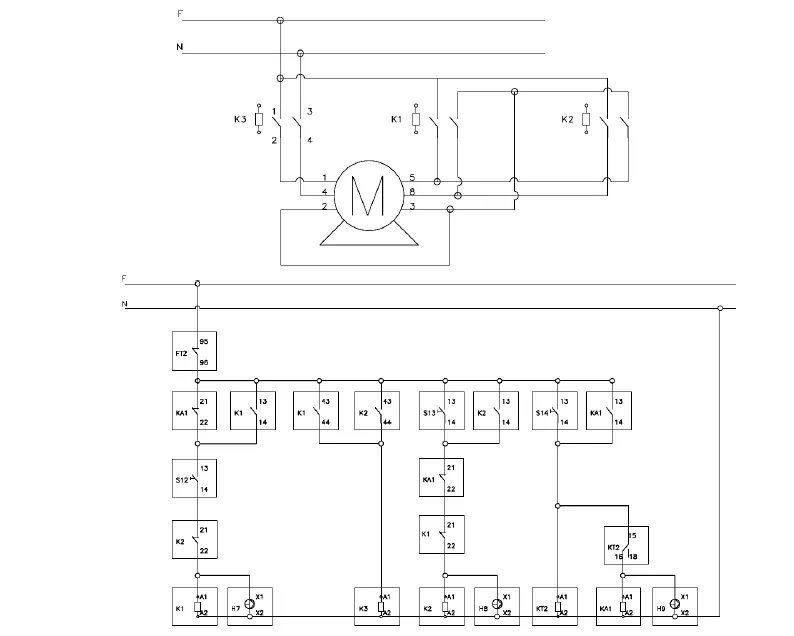

Os diagramas de força e comando abaixo se referem ao acionamento para inversão da rotação de motor de indução monofásico.

Com base nesses diagramas, assinale a alternativa correta.

Alternativa A: O intertravamento entre os contatores K1 e K2, ou seja, a impossibilidade de
energizá-los simultaneamente é assegurado apenas pelo contator auxiliar KA1.
Alternativa B: A reversão é possível pela troca dos terminais 3 e 5 do motor, pela ação alternada
dos contatores K1 e K2.
Alternativa C: É possível acionar o motor no sentido desejado, pressionando-se a botoeira S12
ou S13, o que poderá ser feito somente com a lâmpada de sinalização H9 acesa.
Alternativa D: A função apropriada para KA1 só é cumprida se o contato do relé KT2 comutar
imediatamente do terminal 16 para o 18, quando do pressionamento da botoeira
S14, que também é responsável por desligar o acionamento (parar o motor).
Alternativa E: A presença do relé de tempo KT2 e do contator auxiliar KA1 é para evitar o acionamento
da reversão do motor com o rotor em pleno movimento, evitando um
grande esforço sobre o motor, sendo este acionamento possível após o tempo
programado em KT2.
