Questão
ID 1992833Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão
Ano: 2013 Banca: FUNCAB - Fundação Professor Carlos Augusto Bittencourt Órgão: Companhia de Água e Esgoto do Ceará
De acordo com a norma vigente, a NBR 5410/2004, os esquemas de aterramento, para efeito de proteção, são classificados em: TN, TT e IT.

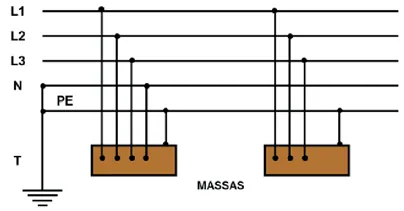

O sistema TN tem um ponto diretamente aterrado, sendo as massas ligadas a este ponto através de condutores de proteção. De acordo com a disposição dos condutores, Neutro e de Proteção, podemos afirmar que o esquema abaixo representa um sistema TN do tipo:
