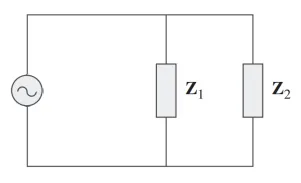

Deseja-se medir a potência ativa na carga Z2 do circuito paralelo apresentado na figura. Para isso, dispõe-se de um wattímetro, que é composto, basicamente, de uma bobina para medição de corrente (amperímetro) e outra para medição de tensão (voltímetro). Considere os medidores ideais.
O posicionamento correto dos medidores (amperímetro e voltímetro) para a medição de potência em Z2 é representado em:
