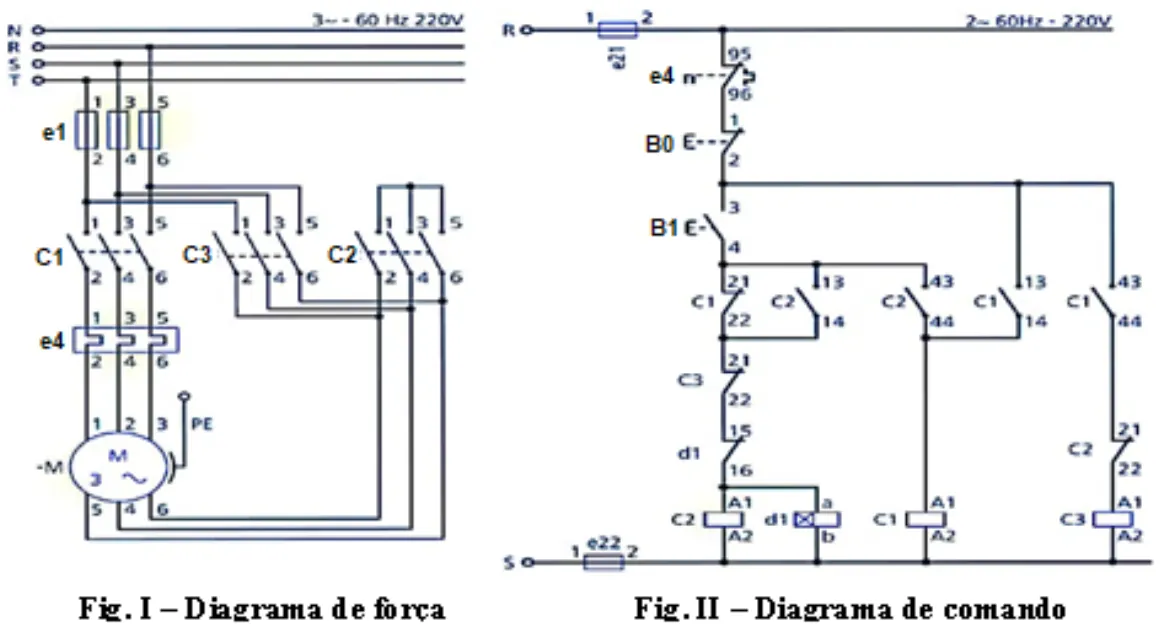

As figuras abaixo ilustram os diagramas de força e de comando para o acionamento de um motor de indução trifásico, com partida estrela-triângulo.

A respeito do funcionamento desses circuitos e da atuação dos componentes nos circuitos, é correto afirmar que

Alternativa A:
o contator C3 será acionado e energizado, ao se pressionar o botão B1.
Alternativa B:
o temporizador d1 será energizado somente após o contato 21-22 do contator C3 estar aberto.
Alternativa C:
a partida do motor com tensão reduzida somente ocorrerá após energização do contator C1.
Alternativa D:
os contatores C1 e C3 devem estar energizados para que o motor esteja alimentado em regime permanente à tensão plena da rede elétrica.
Alternativa E:
o contator C2, que deve ficar permanentemente ligado para que o motor funcione, é desligado mediante acionamento manual do botão B0.
