Questão 1987396

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 1987396

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Potência: Instantânea, Ativa, Reativa, Aparente e Complexa

Ano: 2022 Banca: CEFET MG Órgão: Centro Federal de Educação Tecnológica de Minas Gerais

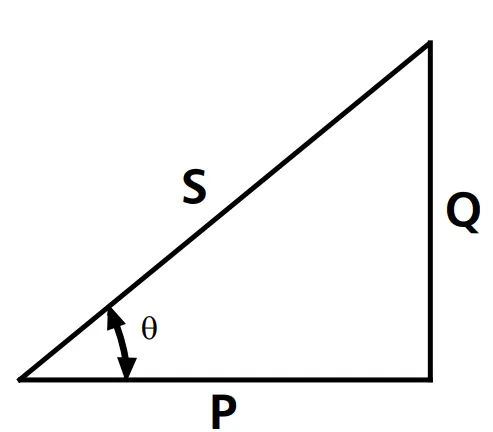

A figura a seguir representa o triângulo das potências para uma carga alimentada por uma fonte de corrente alternada.

Sobre essa figura, é correto afirmar que,

Alternativa A:
se θ > 0° o circuito é capacitivo, P representa a potência real (ativa), Q representa a potência aparente e S representa a potência reativa.
Alternativa B:
se θ < 0° o circuito é resistivo, P representa a potência real (ativa), Q representa a potência aparente e S representa a potência reativa.
Alternativa C:
se θ = 0° o circuito é capacitivo, P representa a potência real (ativa), Q representa a potência aparente e S representa a potência reativa.
Alternativa D:
se θ > 0° o circuito é indutivo, P representa a potência real (ativa), Q representa a potência reativa e S representa a potência aparente.
Alternativa E:
se θ < 0° o circuito é capacitivo, P representa a potência aparente, Q representa a potência real (ativa) e S representa a potência reativa.
