Questão
ID 1987307Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2022 Banca: CEFET MG - Comissão de Organização de Concursos Órgão: Centro Federal de Educação Tecnológica de Minas Gerais
Considere o circuito.
Dados:
• Vi é uma tensão senoidal de amplitude V
• V é maior que V1
• V1 é maior que V2
• os diodos são ideais

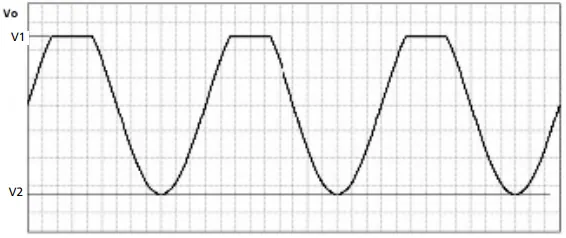

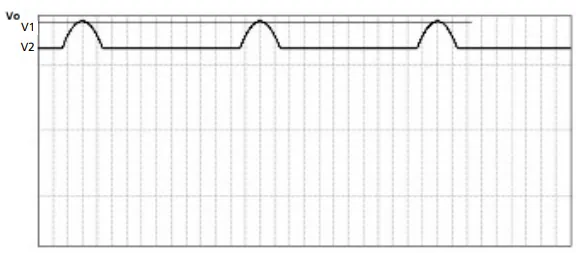

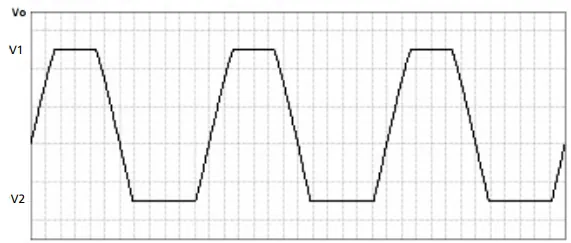

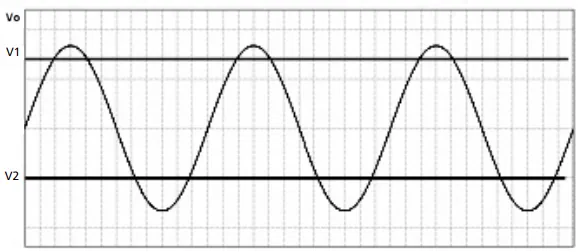

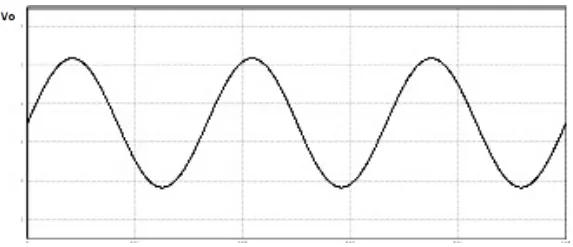

O esboço que apresenta a forma de onda da tensão Vo é
