Questão 1987300

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 1987300

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Partida e Controle de Velocidade

Ano: 2022 Banca: CEFET MG - Comissão de Organização de Concursos Órgão: Centro Federal de Educação Tecnológica de Minas Gerais

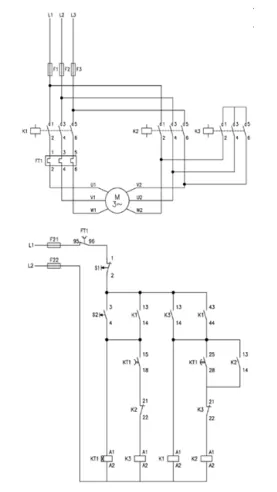

Considere o diagrama de uma chave de partida estrela-triângulo.

Com relação a esse diagrama, é correto afirmar que

Alternativa A:
decorrido o tempo de permanência do motor na ligação estrela, o contato KT1 (terminais 15 e 18) é fechado.
Alternativa B:
acionado o botão S2, é ativado o contator K3, que energiza o motor na configuração triângulo por um tempo definido por KT1.
Alternativa C:
decorrido o tempo programado no relé de tempo KT1, o contato KT1 (terminais 25 e 28) é fechado e o motor passa para a ligação triângulo.
Alternativa D:
decorrido o tempo programado no relé de tempo KT1, este abre o contato KT1 (terminais 25 e 28), gerando ações de mudança para a ligação estrela.
Alternativa E:
acionado o contato auxiliar do contator K3 (terminais 13 e 14), é ativado o selo desse contator durante o funcionamento do motor na ligação estrela.
