Questão
ID 1987297Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2022 Banca: CEFET MG - Comissão de Organização de Concursos Órgão: Centro Federal de Educação Tecnológica de Minas Gerais

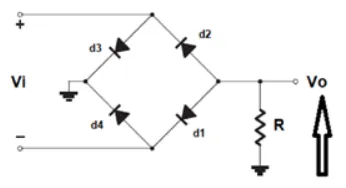

Considere o circuito abaixo, no qual os diodos são ideais e a tensão de alimentação é senoidal, com amplitude V.

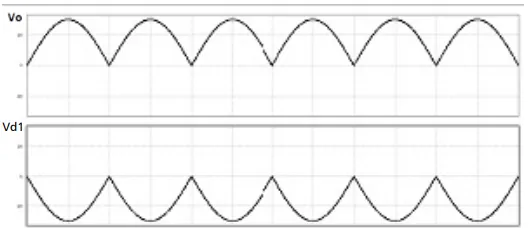

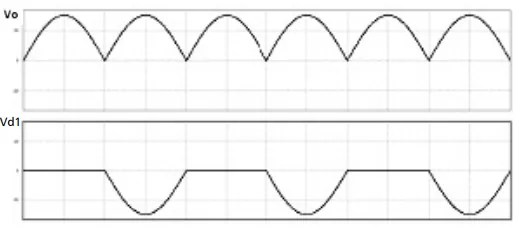

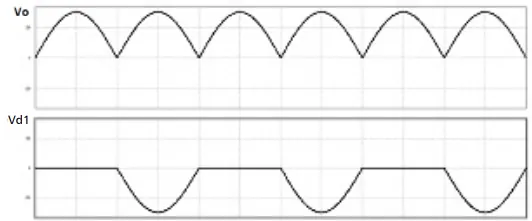

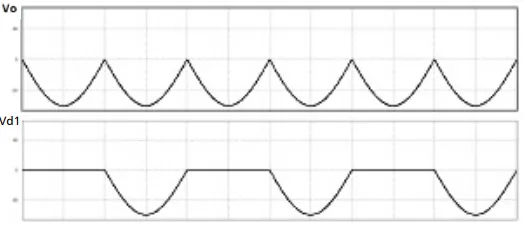

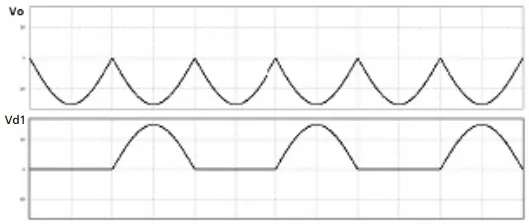

O esboço que apresenta as formas de onda de tensão Vo e Vd1, respectivamente, são:
