Questão 1982111

Engenharia Elétrica e Engenharia Eletrônica · 2013

Questão

ID 1982111

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha

Ano: 2013 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Estado da Gestão Pública do Estado de Alagoas

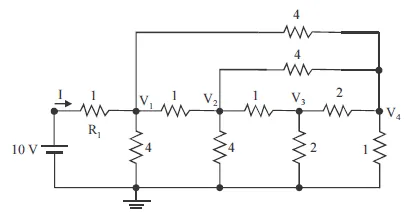

Considerando o circuito elétrico acima, em que todos os valores de resistências são dados em ohms, julgue os itens seguintes.

A equação nodal relativa ao nó cuja tensão é V₄ poderá ser expressa pela relação 8V₄ = 2V₃+ V₂+ V₁.
