Questão
ID 1980899Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Perdas, Rendimento, Torque, Potência, Ângulo de Potência e Funcionamento Geral
Ano: 2023 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Instituto Federal do Paraná

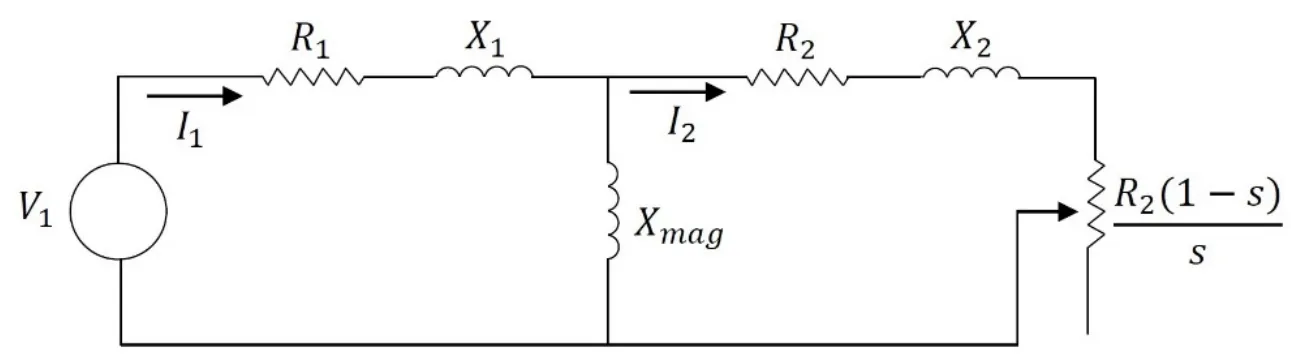

Um motor de indução trifásico (MIT) 220 V, 60 Hz, 6 polos, ligado em Y, possui os seguintes parâmetros elétricos referentes ao circuito equivalente por fase, como pode ser visto na figura a seguir, em que:
R1 = 0,4 Ω
X1 = 0,6 Ω
R2 = 0,15 Ω
X2 = 0,3 Ω
Xmag = 15 Ω
Em determinada aplicação, o MIT opera com 5% de escorregamento e I2 igual a 10 A. Considerando que as perdas totais de atrito, ventilação e rotacionais suplementares sejam de 120 W constantes, independentemente da carga, a potência de saída do motor é de aproximadamente:
