Questão 1974615

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 1974615

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos com Amplificadores e com Conversores de Dados

Ano: 2016 Banca: Instituto AOCP Órgão: Empresa Brasileira de Serviços Hospitalares

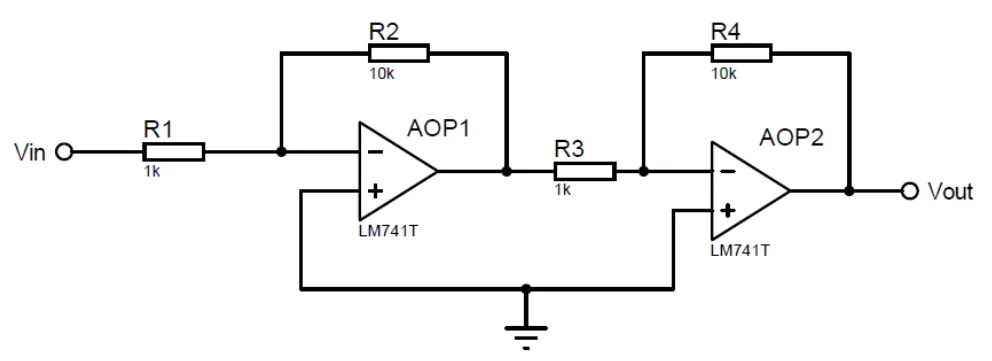

Um Engenheiro Eletricista, ao projetar o circuito de condicionamento de sinal da figura a seguir, deparou-se com a seguinte situação: sinal de entrada retangular em corrente contínua com faixa de variação de 0 a 50 mV no domínio do tempo, tendo 50% de ciclo ativo e frequência máxima de 100 Hz. Assinale a alternativa correta em relação ao circuito e ao sinal dados.

Alternativa A:
O circuito utiliza ganho unitário e a saída Vout varia de 0 a 500 mV.
Alternativa B:
O circuito AOP1 está sendo aplicado em uma topologia do tipo amplificador integrador.
Alternativa C:
O ganho do estágio total é de 130.000 vezes e a tensão em Vout está defasada em 180° com relação a Vin.
Alternativa D:
Se a frequência do sinal em Vin aumentar para 200 MHz, a tensão em Vout continuará constante, considerando-se a tensão na entrada também constante.
Alternativa E:
A tensão em Vout é de 5 V, quando o sinal em Vin atinge seu valor máximo de tensão para o sinal dado.
