Questão 1974610

Engenharia de Telecomunicações · 2016

Questão

ID 1974610

Disciplina: Engenharia de Telecomunicações

Assunto: Amplificadores Operacionais

Ano: 2016 Banca: Instituto AOCP Órgão: Empresa Brasileira de Serviços Hospitalares

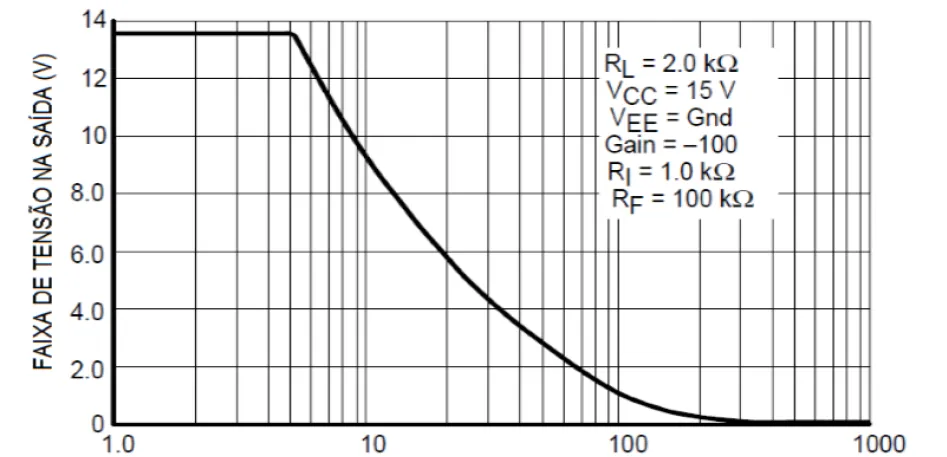

De acordo com a análise do gráfico da figura a seguir, assinale a alternativa correta no que se refere aos circuitos integrados lineares.

FREQUÊNCIA (kHz)

Alternativa A:
O gráfico mostra a curva de slew-rate do amplificador operacional com histerese de 13%.
Alternativa B:
O gráfico mostra a curva de resposta em frequência de um amplificador com realimentação positiva e ganho de 100 vezes o sinal de entrada em malha aberta.
Alternativa C:
O gráfico mostra a curva de saída de um circuito integrado LM555 em modo astável.
Alternativa D:
O gráfico mostra a curva de resposta em frequência de um amplificador operacional.
Alternativa E:
O gráfico mostra a curva de disparo de um DIAC quando a tensão de gatilho é atingida.
