Questão
ID 1974402Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Representação em Valores por Unidade (p.u.)
Ano: 2016 Banca: IBFC - Instituto Brasileiro de Formação e Capacitação Órgão: Empresa Brasileira de Serviços Hospitalares

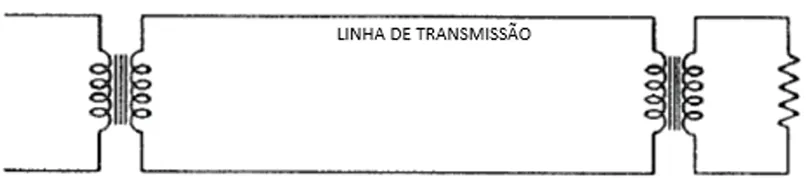

Avalie o sistema a seguir para responder a esta questão. Além do diagrama sabe-se que a Linha de Transmissão possui os seguintes parâmetros: S = 10.000 KVA; Tensão Nominal = 138 KV e Z = 0,1 +j0,4 pu; Resistência ligada à B.T. do Transformador B = 300 Ω.
_
A seguir são apresentados alguns cálculos com base no sistema e você deve avaliar, dando valores de Verdadeiro(V) ou Falso(F) e assinale a alternativa que apresenta a sequência correta de cima para baixo.
_
___TRANSFORMADOR A________________________________TRANSFORMADOR B
____B.T________A.T.________________________________A.T_________B.T.
_
EQUIPAMENTOS | S (KVA) | BT (KV) | AT (KV) | Xeq |
TRANSFORMADOR A | 10000 | 13,8 | 138 | 10% |
TRANSFORMADOR B | 10000 | 69 | 138 | 8% |
_
(_) A impedância em pu da resistência de 300 Ω vista do lado B.T. (Transformador B) vale aproximadamente 1,37 pu.
(_) A impedância em pu da resistência de 300 Ω vista do lado A.T. (Transformador B) vale aproximadamente 0,96 pu.
(_) A impedância em Ω da resistência de 300 Ω vista do lado A.T. (Transformador B) vale aproximadamente 848 Ω.
