Questão
ID 1974017Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2016 Banca: IBFC - Instituto Brasileiro de Formação e Capacitação Órgão: Empresa Brasileira de Serviços Hospitalares

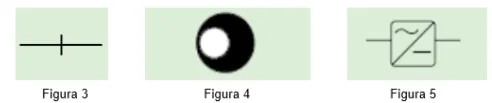

Algumas normas técnicas brasileiras são essenciais para a apresentação de esquemas, dimensionamentos e cálculos na área de eletricidade, inclusive em ambientes hospitalares. Dentre essas normas, podemos citar a NBR 5444, que determina os símobolos gráficos para instalações prediais, a NBR 5446, que determina os símbolos gráficos de relacionamento usados na confecção de esquemas e a NBR 5453, que apresenta os sinais e símbolos que devem ser usados para eletricidade. Abaixo apresentamos, através das figuras 3, 4 e 5, três desses símbolos que significam, respectivamente:
