Questão
ID 1958641Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2020 Banca: IBFC - Instituto Brasileiro de Formação e Capacitação Órgão: Empresa Brasileira de Serviços Hospitalares
Os dispositivos digitais fundamentalmente são programados e se comunicam através da codificação binária. Desta forma, todas as operações necessárias devem ser representadas através da associação de entradas que possuem nível lógico zero ou um.

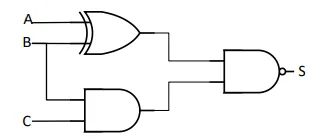

Com base na associação de portas lógicas apresentada na figura abaixo, analise as afirmações que seguem:
I. A expressão boleana que representa o sinal S é dada por S = \(\overline {(A⨁B) . (BC)}\)
II. A expressão boleana que representa o sinal S é dada por S = \(\bar{C}\) + \(\bar{B}\) + AB.
III. Se a variável boleana C apresentar nível lógico 1, então a variável S também apresenta valor lógico 1.
Assinale a alternativa correta.
