Questão 1958628

Engenharia Elétrica e Engenharia Eletrônica · 2020

Questão

ID 1958628

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Filtros e Fontes/Geradores de Sinais

Ano: 2020 Banca: IBFC - Instituto Brasileiro de Formação e Capacitação Órgão: Empresa Brasileira de Serviços Hospitalares

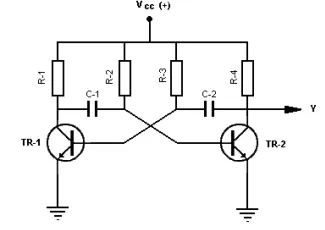

Analisando o circuito de amplificadores transistorizados apresentados na figura abaixo, assinale a alternativa incorreta.

Alternativa A:
Para entrar em funcionamento o circuito apresentado na figura depende de um sinal de disparo
Alternativa B:
O sinal de saída V é uma forma de onda quadrada com frequência de oscilação dependente da relação entre resistências e capacitâncias
Alternativa C:
O circuito apresentado na figura é um multivibrador astável
Alternativa D:
O circuito apresentado na figura pode ser utilizado como um gerador de base de tempo (clock)
Alternativa E:
É possível obter o mesmo comportamento do circuito apresentado na figura através do emprego de um único amplificador operacional associado a resistores e capacitores
