Questão 1948563

Engenharia Elétrica e Engenharia Eletrônica · 2013

Questão

ID 1948563

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)

Ano: 2013 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Departamento de Ciência e Tecnologia Aeroespacial

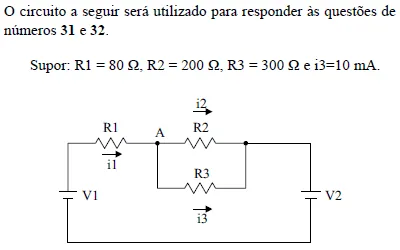

Sobre a resistência equivalente do circuito, é correto afirmar que o seu valor

Alternativa A:
é de 100 Ω, e a potência nela dissipada não pode ser calculada, pois V1 não foi fornecido.
Alternativa B:
é de 200 Ω, e a potência nela dissipada é de 0,125 W.
Alternativa C:
é maior do que 100 Ω, e a potência nela dissipada é de 125 W.
Alternativa D:
é menor do que 200 Ω, e a potência nela dissipada não pode ser calculada, pois V1 e V2 não foram fornecidos.
Alternativa E:
está entre 50 Ω e 300 Ω, e a potência nela dissipada não pode ser calculada, pois ou V1 ou V2 teria que ser fornecido.
