Questão 1948547

Engenharia Mecatrônica · 2013

Questão

ID 1948547

Disciplina: Engenharia Mecatrônica

Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização

Ano: 2013 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Departamento de Ciência e Tecnologia Aeroespacial

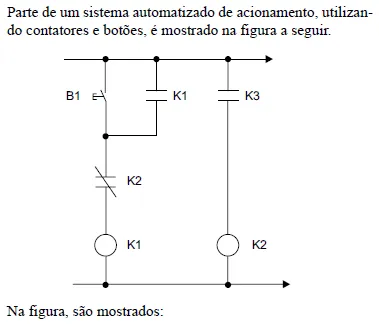

Alternativa A:
um contator denominado B1, vários contatos normalmente abertos, denominados K1 e K3, e um contato normalmente fechado denominado K2.
Alternativa B:
uma bobina de contator denominada B1, um contato normalmente aberto, denominado K2, e vários contatos normalmente fechados denominados K1 e K3.
Alternativa C:
um botão denominado B1, um contator e um de seus contatos normalmente aberto denominado K1, um contator e um de seus contatos normalmente fechado denominado K2, e um contato normalmente aberto de outro contator denominado K3.
Alternativa D:
um contator denominado B1, dois botões denominados K1 e K2 com seus contatos normalmente abertos e fechados, um contato normalmente aberto denominado K3, proveniente de um terceiro botão, não mostrado no diagrama.
Alternativa E:
um contato normalmente aberto denominado B1, três botões denominados K1, K2 e K3. O botão K3 é não retentivo, enquanto K1 e K2 são retentivos.
