Questão 1948543

Engenharia Elétrica e Engenharia Eletrônica · 2013

Questão

ID 1948543

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Equipamentos de Manobra de Alta Tensão

Ano: 2013 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Departamento de Ciência e Tecnologia Aeroespacial

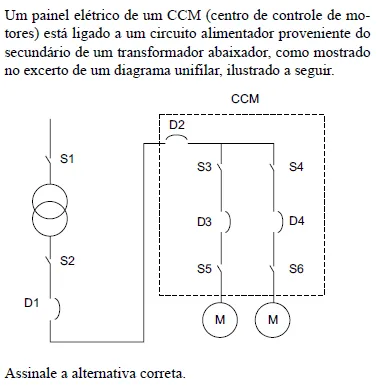

Alternativa A:
As chaves S1, S2, S3, S4, S5 e S6 são elementos de manobra do sistema. Os elementos D1, D2, D3 e D4 são fusíveis trifásicos.
Alternativa B:
As chaves S1, S2, S3, S4, S5 e S6 são elementos de proteção contra sobrecorrentes do sistema. Os elementos D1, D2, D3 e D4 são fusíveis monofásicos.
Alternativa C:
D1 e D2 são seccionadores para permitir o desligamento e a manutenção do transformador. Os seccionadores D3 e D4 permitem o desligamento e a manutenção dos motores do CCM.
Alternativa D:
S1 e S2 são chaves seccionadoras para permitir a desenergização e a manutenção do transformador. Os pares de chaves seccionadoras S3/S5 e S4/S6 permitem a desenergização e manutenção dos disjuntores D3 e D4, respectivamente.
Alternativa E:
As chaves S1, S2, S3, S4, S5 e S6 são elementos de proteção contra curto-circuito do sistema. Os elementos D1, D2, D3 e D4 são fusíveis monofásicos.
