Questão 1945559 de Engenharia Elétrica e Engenharia Eletrônica - CESPE CEBRASPE 2024

Questão

ID 1945559

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos com Amplificadores e com Conversores de Dados

Ano: 2024 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Laboratório Nacional de Astrofísica

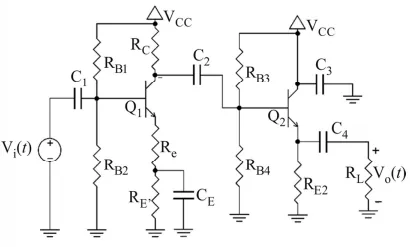

Circuito 5A1-I

O circuito a seguir corresponde a um amplificador de dois estágios, em duas configurações clássicas que utilizam dois transistores bipolares, Q₁ e Q₂, exatamente iguais e com os mesmos parâmetros físicos. Os estágios estão corretamente polarizados e conectados entre si de forma eficaz, funcionando de acordo com as características típicas de cada uma das configurações. A resistência da combinação em paralelo dos resistores R_B1 e R_B2 é igual à resistência da combinação em paralelo dos resistores R_B3e R_B4.

Em relação ao circuito 5A1-I, assinale a opção correta.

Alternativa A:
O valor médio da tensão de saída, v_o(t), logo após o capacitor C₄, deverá ser sempre igual ao valor médio da tensão no emissor do transistor Q₂.
Alternativa B:
Se C₁ for um capacitor eletrolítico, com polaridade, o seu polo positivo deve sempre ser conectado ao terra do circuito, e o negativo, à base do transistor Q₁.
Alternativa C:
A retirada do capacitor C_E causaria uma alteração no ponto de operação do transistor Q₂, implicando uma diminuição no potencial que polariza a base do transistor Q₁.
Alternativa D:
O primeiro estágio do circuito está na configuração emissor comum, e o segundo, na configuração base comum.
Alternativa E:
Caso o capacitor C₁ passe a se comportar como um curto-circuito perfeito, o transistor Q₁ deixará de ser polarizado de forma correta e, com isso, o funcionamento do circuito será comprometido.
