Questão
ID 1944043Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Potência: Instantânea, Ativa, Reativa, Aparente e Complexa
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Companhia Energética de Roraima

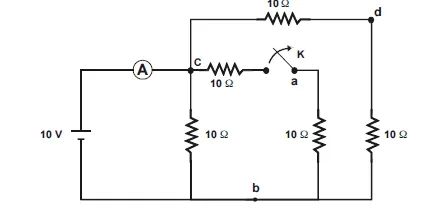

A figura acima mostra um circuito elétrico em corrente contínua que opera alimentado por uma fonte ideal de 10 V. A chave K no circuito fica normalmente fechada e é utilizada para desligar o resistor conectado entre os terminais a-b. O amperímetro indicado no circuito é considerado ideal, sendo usado para medir a corrente que flui pela fonte. Com base no circuito, julgue os itens subseqüentes.
Se a chave K for aberta, a fonte fornecerá 15 W de potência aos resistores.
