Questão 1943287

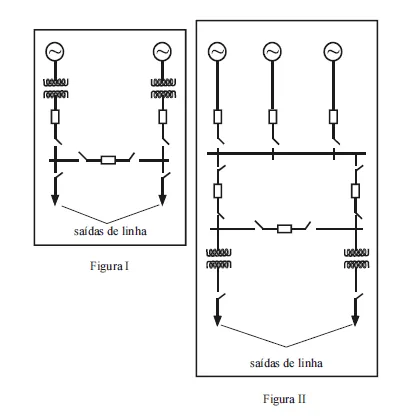

As figuras I e II acima mostram leiautes relativos à conexão de geradores de um sistema elétrico de potência, nas quais também são indicadas saídas de linha, disjuntores e esquemas de conexão. Com base nessas figuras, julgue os itens a seguir.

Na figura II, operações de chaveamento são mais adequadas no lado da linha, a fim de não comprometerem a vida útil dos transformadores, que poderiam ficar sujeitos a elevadas correntes, caso essas manobras fossem realizadas no lado de baixa tensão.
