Questão
ID 1943267Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Máquinas Síncronas
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Companhia Energética de Roraima

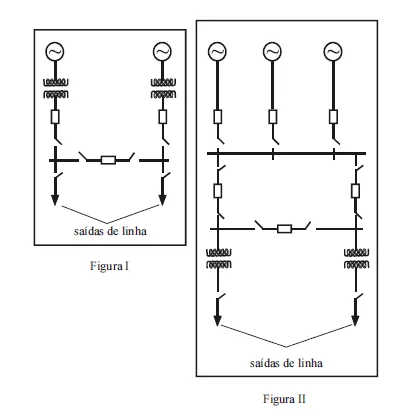

As figuras I e II acima mostram leiautes relativos à conexão de geradores de um sistema elétrico de potência, nas quais também são indicadas saídas de linha, disjuntores e esquemas de conexão. Com base nessas figuras, julgue os itens a seguir.
Na figura I, cada transformador é associado diretamente ao gerador. Desse modo, havendo desligamento do gerador, o transformador associado deve ficar desenergizado.
